Il piccolo componente che protegge il circuito idraulico della macchina espresso
Articolo sviluppato su tre livelli di lettura
PANORAMICA → APPROFONDIMENTO → TECNICO
LIVELLO 1 · PANORAMICA
Una via di sfogo per l’acqua sotto pressione
All’interno di una macchina espresso l’acqua non rimane sempre alla stessa pressione; la pompa la spinge nel circuito idraulico degli scambiatori, le valvole ne controllano il percorso e il riscaldamento della caldaia ne provoca l’espansione. In determinate condizioni, quindi, la pressione può aumentare anche quando non si sta preparando un caffè.
La valvola di espansione funge da sfogo controllato della pressione che si genera nel collettore degli scambiatori; quando questa supera il limite prefissato, la valvola si apre automaticamente per permettere la fuoriuscita del fluido, evitando danni al circuito.
In un circuito idraulico, la pressione del fluido può aumentare a causa del riscaldamento o di variazioni nel volume del sistema. La valvola di espansione è progettata per mantenere questa pressione entro limiti di sicurezza. Questa valvola è generalmente dotata di un meccanismo a molla o a membrana che mantiene chiuso il passaggio finché la pressione resta sotto il valore prefissato.
In sintesi, la valvola di espansione controlla automaticamente la pressione interna del circuito idraulico, aprendo uno sbocco solo quando necessario e richiudendosi appena la situazione si normalizza, garantendo sicurezza ed efficienza dell’impianto.
Il principio è semplice: la valvola resta chiusa durante il normale funzionamento e si apre soltanto oltre una soglia. La sua presenza aiuta a proteggere tubazioni, raccordi e altri componenti dalle sovrapressioni del circuito idraulico.
IN POCHE PAROLE
La valvola di espansione non produce la pressione di estrazione. Interviene quando la pressione del tratto che controlla supera la soglia prevista dal costruttore.
Dove si trova

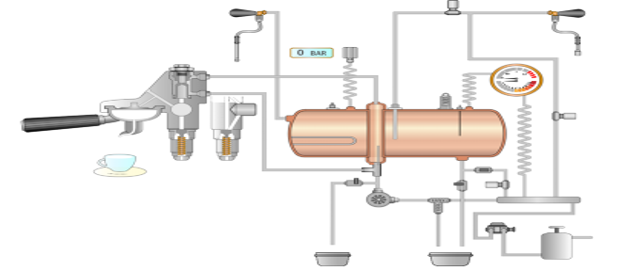

La posizione dipende dall’architettura della macchina. Nel disegno del gruppo a circolazione di riferimento, la valvola deve essere collocata subito dopo la valvola di non ritorno. Quest’ultima serve per impedire all’acqua di tornare indietro; proprio per questo, l’acqua intrappolata dopo la valvola di non ritorno può avere bisogno di uno sfogo quando si riscalda e aumenta di volume.
Cosa può notare l’utilizzatore
Una piccola fuoriuscita d’acqua è del tutto normale, anzi è necessaria, soprattutto durante il riscaldamento e anche dopo un’erogazione di caffè. Uno scarico continuo, invece, indica un malfunzionamento della valvola, che può essere dovuto a sporco sulla sede, calcare, guarnizione usurata, molla snervata oppure a una regolazione non corretta. Anche l’assenza totale di scarico, nelle condizioni in cui la valvola dovrebbe intervenire, può essere indice di malfunzionamento e di potenziale pericolo di sovrapressione. In questi casi è necessario l’intervento di un tecnico competente.
Continua con il Livello 2 · Approfondimento →
LIVELLO 2 · APPROFONDIMENTO
Perché la pressione cresce anche a pompa ferma
La pressione può aumentare anche quando la pompa è ferma perché l’acqua, come molti fluidi, si dilata con il calore. In un circuito aperto questa variazione di volume viene assorbita senza difficoltà; in un tratto chiuso, invece — isolato da valvole di non ritorno o da altri dispositivi di intercettazione — l’espansione termica si traduce in un incremento significativo della pressione.
La valvola di espansione ha il compito di limitare questo aumento. Non mantiene la pressione costante: agisce piuttosto come un dispositivo meccanico di soglia. Finché la forza esercitata dall’acqua sull’otturatore rimane inferiore al precarico della molla, la valvola resta chiusa. Quando la pressione supera tale soglia, la valvola si apre e consente lo scarico; una volta che la pressione scende nuovamente al di sotto del valore impostato, la valvola si richiude.

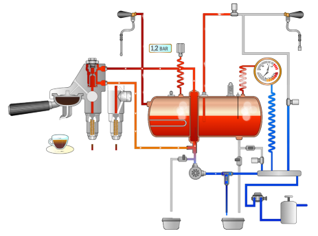

Descrizione del circuito idraulico
- La pompa alimenta il circuito idraulico.
- La valvola di non ritorno consente il passaggio in un solo verso e impedisce il riflusso dell’acqua.
- L’acqua a valle della valvola di non ritorno viene riscaldata e si espande.
- Se la pressione supera la taratura della valvola di espansione, si apre una via di scarico.
- Quando la pressione diminuisce, la molla riporta l’otturatore sulla sede.
Non va confusa con altre valvole
| Componente | Funzione principale | Quando interviene |
|---|---|---|
| Valvola di espansione | Limita una sovrapressione nel circuito acqua e consente uno scarico controllato. | Oltre la soglia impostata per il tratto protetto. |
| Bypass della pompa | Regola o limita la pressione generata dalla pompa, spesso ricircolando parte della portata. | Quando la pompa è in funzione e la pressione raggiunge il valore di regolazione. |
| Valvola di sicurezza | Protegge un recipiente o una caldaia da condizioni di pressione pericolose. | A una soglia di sicurezza definita dal progetto e dalle norme applicabili. |
| Valvola di non ritorno | Impedisce il riflusso dell’acqua. | Ogni volta che il fluido tenta di muoversi nel verso opposto. |
I segnali di un funzionamento anomalo
- Gocciolamento e/o scarico continuo della valvola anche a temperatura stabilizzata.
- Apertura precoce della valvola, con perdita d’acqua e difficoltà a raggiungere la pressione prevista.
- Apertura della valvola assente, con picchi di pressione nel circuito idraulico.
- Funzionamento irregolare dopo periodi di fermo macchina o in presenza di acqua molto calcarea.
- Tracce di calcare nello scarico o perdita d’acqua in prossimità dello scarico.
Questi sintomi non permettono da soli una diagnosi definitiva. Una perdita può dipendere anche dalla pressione di rete, dal bypass della pompa, dalla valvola di non ritorno o da altri elementi del circuito. La diagnosi deve quindi partire dallo schema idraulico della macchina e da una misurazione corretta della pressione.
Continua con il Livello 3 · Tecnico →
LIVELLO 3 · TECNICO
Equilibrio tra forza idraulica e precarico della molla
Sequenza del fenomeno: passo per passo
- Riscaldamento dell’acqua. Il generatore di calore (caldaia – scambiatore) aumenta la temperatura dell’acqua presente nel circuito idraulico.
- Dilatazione termica. L’acqua, scaldandosi, aumenta leggermente di volume. In un circuito aperto questa espansione viene assorbita; in un circuito chiuso, invece, non trova spazio.
- Tratto isolato da valvole. Se nel circuito sono presenti valvole di non ritorno o dispositivi di intercettazione, alcuni tratti possono diventare volumi chiusi, incapaci di compensare l’espansione.
- Conversione dell’espansione in pressione. Poiché il volume non può aumentare, la dilatazione dell’acqua si traduce in un incremento della pressione interna. Anche una piccola variazione di volume può generare diversi bar di aumento.
- Pompa ferma → mancata distribuzione del calore. Con la pompa ferma, il calore non si distribuisce nel circuito: le zone calde si espandono localmente, amplificando l’aumento di pressione nel tratto isolato.
- Intervento della valvola di espansione. La valvola rimane chiusa finché la pressione non supera il precarico della molla.
- Sotto soglia → valvola chiusa
- Superata la soglia → la valvola si apre e scarica
- Pressione ridotta → la valvola si richiude
- Stabilizzazione temporanea. Dopo lo scarico, la pressione scende, ma se il riscaldamento continua e il tratto rimane chiuso, il ciclo si ripete.
L’apertura della valvola di espansione inizia quando la spinta esercitata dall’acqua sull’otturatore supera la forza della molla e i piccoli attriti del meccanismo. La forza con cui l’acqua preme sull’otturatore dipende dalla pressione e dalla superficie su cui questa pressione agisce.
In forma semplificata vale la relazione: F = P × S
A parità di superficie, un aumento della pressione genera un aumento proporzionale della forza che tende ad aprire la valvola. Quando questa forza diventa maggiore della resistenza della molla, l’otturatore si solleva e la valvola comincia ad aprirsi.
La vite di regolazione interviene sul precarico della molla. Avvitandola si aumenta la forza che la molla esercita sull’otturatore e, di conseguenza, la pressione necessaria per ottenere l’apertura della valvola. Svitandola, il precarico diminuisce e la valvola inizia ad aprirsi a un valore di pressione più basso.
È comunque indispensabile verificare il verso di regolazione e la procedura corretta sul componente specifico: le valvole non sono tutte costruite allo stesso modo e possono differire per scala di taratura, geometria interna e sistemi di bloccaggio della vite.
ATTENZIONE
La regolazione non deve essere eseguita “a sensazione”. Servono schema idraulico, manometro affidabile, condizioni di prova definite e indicazioni del costruttore. Prima di intervenire, la macchina deve essere messa in sicurezza da personale competente.
Pressione statica, dinamica e punto di misura
La pressione ha senso solo se viene indicato dove viene misurata e in quali condizioni. La pressione rilevata con la pompa ferma e il circuito caldo non descrive lo stesso fenomeno della pressione misurata durante l’erogazione. Allo stesso modo, il manometro della pompa o del gruppo può non rappresentare fedelmente la pressione presente nel tratto protetto dalla valvola di espansione.
Per questo motivo non è corretto attribuire automaticamente alla valvola di espansione la regolazione dei circa 9 bar comunemente associati alla fase di erogazione. In molte macchine quel valore è determinato principalmente dal bypass della pompa o dal sistema di controllo della pressione, mentre la valvola di espansione svolge una funzione distinta e non direttamente coinvolta nella regolazione della pressione di erogazione.
È bene ricordare che esistono architetture differenti: la configurazione scelta dal costruttore — e quindi lo schema idraulico della macchina — rimane sempre il riferimento per stabilire quale componente governi la pressione in ciascuna fase del ciclo.
Cosa cambia davvero in tazza?
La valvola di espansione non produce direttamente aroma, corpo o crema. Il suo effetto è indiretto: contribuisce a mantenere il circuito in condizioni di funzionamento più stabili e prevedibili. Se la valvola apre troppo presto o presenta perdite significative, può alterare la pressione disponibile e la quantità d’acqua che raggiunge il gruppo. Se invece non apre quando dovrebbe, il circuito può essere sottoposto a sollecitazioni non previste e pericolose, con possibili ripercussioni sulla costanza dell’erogazione.
La qualità dell’espresso dipende dall’interazione di diversi elementi: pompa, valvole, temperatura, portata, gruppo erogatore e resistenza del pannello di caffè al passaggio dell’acqua. La valvola di espansione è quindi un componente piccolo ma con una funzione importante; non va però considerata la causa unica o principale di ogni problema di estrazione.
Conclusione
La valvola di espansione opera quasi sempre lontano dallo sguardo del barista: si apre per un attimo, scarica una piccola quantità d’acqua e si richiude subito. Questa discrezione può farla sembrare un componente marginale, ma nei circuiti che la prevedono rappresenta un elemento fondamentale per il controllo della sovrapressione.
Comprenderne il ruolo significa osservare la macchina espresso come un sistema integrato: la pompa mette in movimento l’acqua, la valvola di non ritorno ne stabilisce il percorso, il calore ne modifica il volume e la valvola di espansione offre uno sfogo quando la pressione supera il limite impostato. È dall’equilibrio tra questi elementi che nasce un funzionamento affidabile e ripetibile, condizione essenziale per ottenere risultati costanti in tazza.
